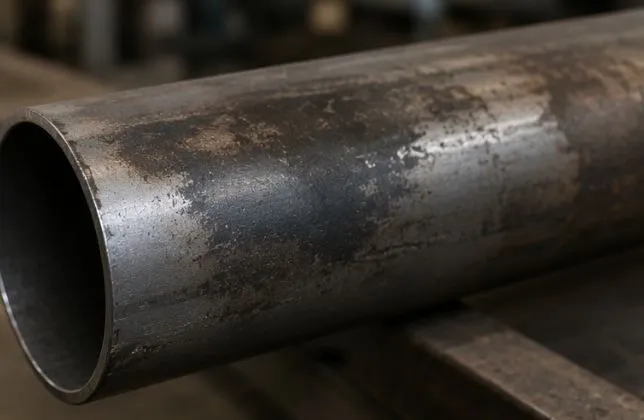

Темное пятно на трубе после зачистки не всегда означает один и тот же дефект. Потемнение может быть связано с остаточной прокатной окалиной, загрязнением поверхности продуктами обработки, побежалостью после локального перегрева или остатками органических загрязнений. Определить причину можно по характеру и границам пятна, а также по реакции поверхности на обезжиривание и повторную обработку. В зависимости от результата корректируют режим зачистки, меняют зернистость или ленту, регулируют прижим. Для нержавеющих марок при определенных видах потемнения может потребоваться травление.
Почему появляются темные пятна
Прокатная окалина имеет слоистую структуру и неодинаково сцеплена с основой. Наружный гематитный слой обычно удаляется легче, а внутренний вюститный связан с металлом прочнее. Лента снимает верхний слой, но может оставить темные участки нижнего, поэтому после формально выполненной зачистки поверхность выглядит неоднородной. На горячекатаном прокате сцепление окалины может различаться по площади сильнее, из-за чего поверхность после обработки получается более пестрой.
Засаливание происходит по другому механизму. Продукты съема смешиваются с маслом и налипают на абразивное зерно, из-за чего лента теряет режущую способность и начинает преимущественно тереть поверхность. Часть загрязнений переносится обратно и запрессовывается в микрорельеф.
Побежалость и следы перегрева
Оттенок побежалости возникает из-за интерференции света в тонкой оксидной пленке. По мере повышения температуры пленка утолщается, поэтому цвет последовательно меняется от соломенного к бурому, пурпурному и синему. Для углеродистых сталей эта последовательность характерна, поэтому по оттенку можно ориентировочно оценить степень нагрева. Границы цветной зоны обычно размыты и повторяют траекторию абразивной ленты.
Перегрев при ленточной зачистке возникает при избыточном прижиме, использовании изношенного абразива или задержке ленты на одном участке. Для тонкостенной трубы риск выше: стенка быстрее нагревается при той же нагрузке из-за меньшей способности отводить тепло.
Ошибки, из-за которых поверхность становится неоднородной
Пятнистость чаще связана с настройкой процесса, чем непосредственно с качеством абразива. Типичные ошибки:
- неравномерный прижим по длине трубы, из-за которого середина обрабатывается интенсивнее концов;
- повторные проходы по отдельным участкам, меняющие фактуру поверхности;
- смена зернистости в середине партии без пробной обработки;
- использование одного режима для заготовок с разной толщиной стенки.
Расположение дефекта помогает определить его источник: продольные полосы указывают на неравномерный прижим, локальные ореолы – на повторные проходы, а равномерное изменение матовости по всей партии – на состояние абразивной ленты.
Как темные участки влияют на подготовку к покраске
ГОСТ 9.402-2004 устанавливает четыре степени очистки поверхности от окалины и продуктов коррозии. При первой оксиды не выявляются даже при шестикратном увеличении, при второй – невооруженным глазом, при третьей допускается до 5% плотно сцепленных остатков, при четвертой удаляются только рыхлые продукты коррозии. Поверхности четвертой степени для окрашивания не подходят.
Темный участок может указывать на локально более низкую степень очистки по сравнению с остальной площадью. Оценка только среднего состояния партии не позволяет выявить такой разброс. В результате грунт наносится на менее прочное основание, и именно с этих зон может начаться отслоение. Окраска неоднородной поверхности сначала может выглядеть равномерной, но со временем контуры дефектных участков становятся заметными. Различия в шероховатости также влияют на толщину пленки: на сглаженных участках покрытие получается тоньше и менее устойчиво к повреждениям.
Что проверить перед покраской
Контроль проводят по трем основным параметрам. Равномерность фактуры трубы оценивают при ее повороте под боковым освещением. Остаточные оксиды сравнивают с эталонами по ГОСТ 9.402-2004 или ISO 8501-1. Наличие масляной пленки проверяют методом смачиваемости: на обезжиренной поверхности сплошная водяная пленка должна сохраняться более 30 секунд. При отклонении хотя бы по одному параметру назначают повторную зачистку, замену абразивной ленты или травление. Метод выбирают по характеру дефекта: внешне похожие темные участки могут иметь разную природу и требовать разной обработки.
Режим, зернистость и параметры обработки подбирают с учетом конкретного сортамента и состояния проката. Для оценки пришлите чертеж или эскиз, фотографии детали и дефекта, марку металла, размеры, объем партии, требования к результату и следующую операцию. Пробную обработку выполняем на вашем образце и по ее результатам уточняем конфигурацию станка.
